Testador de resistência à superfície digital SL-030B

I. Descrição do produto

Este instrumento é um testador de resistência à superfície portátil (High - medidor de resistência) com uma tela 3.1/2 - Digit LCD (LED), utilizando um microprocessador altamente integrado. Sua faixa de medição é de 10E3Ω a 10E12Ω e possui um sensor de temperatura digital e umidade de temperatura e umidade de precisão alta -. A tensão de teste interna alterna automaticamente entre CC 10V e 100V. Ele exibe o valor de resistência diretamente no formato digital, oferecendo alta precisão, resposta rápida, boa estabilidade e fácil legibilidade. Este instrumento é adequado para testar produtos dissipativos eletrostáticos, como sapatos estáticos anti --, anti --} plástico estático e produtos de borracha e anti -- pisos elevados estáticos para salas de computador, bem como para medir a resistência ao isolamento de produtos eletrônicos e eletrônicos. O testador de resistência ao isolamento digital SL-030B (medidor de alta resistência) é adequado para medir a resistência ao isolamento de materiais isolantes, produtos elétricos e vários componentes. Também pode medir a resistência ao isolamento de fios e cabos plásticos (sem blindagem) a diferentes temperaturas.

Ii. Parâmetros técnicos

1. Faixa de medição de resistência: 10 × 103Ω a 10 × 1012Ω
2. Faixa de medição de temperatura: -0 a 50 graus
3. Faixa de medição de umidade: 0 a 100%RH
4. Exibição: LCD de 3.1/2 dígitos (LED)
5. Resolução: 1/2000
6. Precisão: 0,5%~ 5%
7. Tensão de teste interno: 10V, 100V (comutação automática)
8. Fonte de alimentação: bateria de 9V
9. Dimensões do instrumento: 175 mm × 98mm × 50mm
10. Peso do testador: aprox . 300 g
11. Peso pesado de bob: 2,5kg × 2 pcs

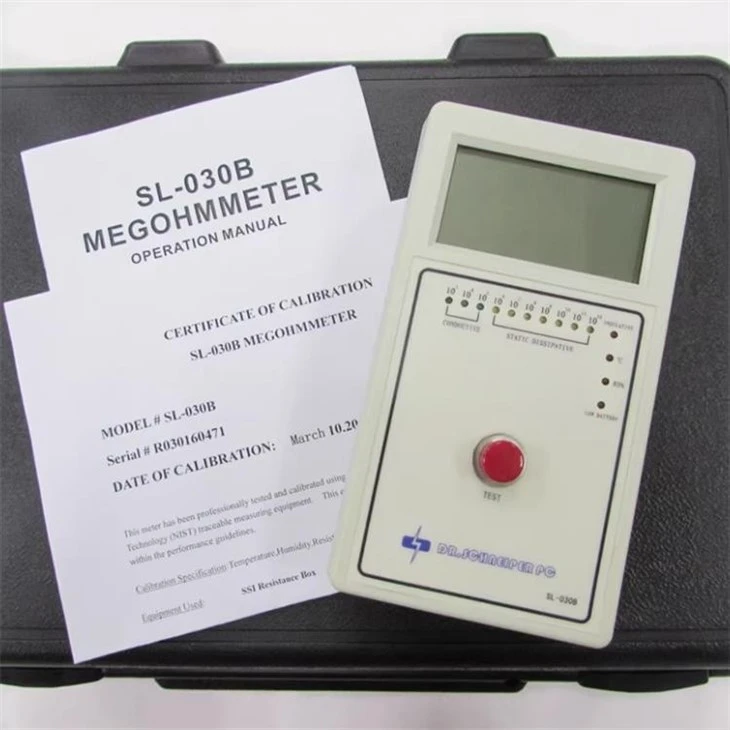

SL-030B ESD Surface Resistance tester

SL-030B esd tester

Iii. Estrutura de instrumentos e princípio de trabalho
1. Estrutura
Consiste em uma fonte de alimentação de teste de tensão alta --, um amplificador, pesos e um visor.

2. Princípio operacional

De acordo com a lei de Ohm, a resistência Rx sendo medida é igual à tensão aplicada v dividida pela corrente que flui através dela, ou seja, r=v/i. O princípio operacional de um medidor de resistência típico de -} (principalmente analógico e alguns medidores de resistência digital digital -) é manter uma tensão fixa V e medir a corrente que flui através do resistor da amostra para obter o valor de resistência. Como mostrado na equação, como a corrente I é inversamente proporcional à resistência, não diretamente proporcional, o valor de resistência exibido não é - linear. Quando a resistência é infinita, a corrente é zero e o ponto zero na escala é ∞, com marcas muito densas e baixa resolução. Toda a escala não é - linear. Além disso, como a tensão V também varia ligeiramente ao medir diferentes resistências, é difícil melhorar a precisão do alto -} medidores de resistência. O SL - 030b Testador de resistência à superfície de isolamento digital mede a tensão V através da resistência e a corrente que eu flui através dele simultaneamente. Após a conversão A/D, o microprocessador calcula R (resistência) dividindo V por I e exibe o resultado digitalmente. Mesmo que o V e eu mude simultaneamente, o valor de resistência exibido não flutue como no alto -} medidores de resistência devido a alterações em V ou I, resultando em precisão muito alta. Teoricamente, o erro pode ser zero. Na prática, o erro pode ser alguns milésimos ou dez milésimos. A temperatura e a umidade são medidas usando sensores digitais importados, exibidos diretamente pelo microprocessador, com alta precisão, ampla faixa de medição e leituras claras. A tensão de teste não requer comutação manual; O microprocessador seleciona automaticamente o intervalo e a tensão de teste com base na resistência medida.
O instrumento é seguro e confiável; Não será danificado, mesmo que os terminais de teste sejam curtos - circuidados para 100V.
3. Layout da chave da função do instrumento
Tensão de teste terminais de teste 10V-100V

4. Precauções de segurança

1. Leia este manual do usuário cuidadosamente antes de usar e siga as instruções passo a passo.
2. Não use nenhum acessório não fornecido pelo fabricante para evitar riscos potenciais . 3. Este instrumento pode medir a resistência ao isolamento de um objeto fundamentado. Durante o teste, o objeto em teste deve ser colocado em um poço de poço - isolado para impedir que a corrente de vazamento afete os resultados do teste.

4. Ao testar produtos elétricos, a área de eletrodo maior ou exposta deve ser conectada ao terminal de saída de tensão - alto do instrumento para minimizar a interferência externa.
5. Para produtos de cabo com bainha de metal, essa bainha pode ser usada como um eletrodo, conectado ao terminal de saída de tensão - alto, enquanto o fio principal é conectado ao terminal de entrada. Para cabos sem uma bainha protetora, qualquer conexão é aceitável, mas o objeto em teste deve ser colocado dentro de um escudo de metal, com o escudo aterrado.
6. Quando a resistência de isolamento medida é superior a 10 × 10¹⁰Ω, o objeto em teste deve ser colocado dentro de uma caixa blindada, com a caixa aterrada, para evitar interferências.
7. Ao medir a resistência do volume e a resistência da superfície, meça primeiro a resistência ao volume e depois a resistência da superfície. Caso contrário, a polarização do material afetará a medição da resistência ao volume. Se o material for medido repetidamente, poderá ocorrer polarização, impossibilitando outras medições. Nesse caso, pare de testar, permita que o material descanse por 8 a 10 horas ou limpe-o com álcool anidro, seque-o e meça novamente após o resfriamento.
8. Durante o teste, não toque no Terminal de saída de tensão - alto ou suas conexões para evitar choques elétricos.
9. Evite usar o instrumento nos seguintes ambientes:

um. Evite condições diretas de luz solar, chuva ou úmido.
b. Mantenha -se longe do fogo e altas temperaturas para evitar superaquecimento.
c. Ao se mover ou reparar, desligue a energia e desconecte os leads de teste.

V. Uso e operação

O SL-030B possui um indicador de tensão da bateria baixa. A luz indicadora de "bateria baixa" ilumina quando a tensão da bateria cair abaixo de 6 volts. É um testador multifuncional com uma tela digital, medindo a temperatura ambiente, a umidade e a resistência da superfície. Medir a temperatura e umidade ambiente: pressione e segure o botão de teste; O LED vermelho ao lado do "grau" piscará. A tela mostrará a temperatura atual. Continue segurando o botão de teste. Após alguns segundos, o instrumento mudará automaticamente para a medição de umidade, e o LED vermelho ao lado do "grau" será desligado, enquanto o LED vermelho ao lado de "RH%" piscará. A tela mostrará a umidade ambiente atual. Após aproximadamente 15 segundos, o valor de resistência à superfície medido será exibido na tela LCD e o LED também indicará a impedância medida.
Nosso testador de resistência à superfície digital SL-030B é perfeito para testar o tecido ESD e outros materiais ESD.
