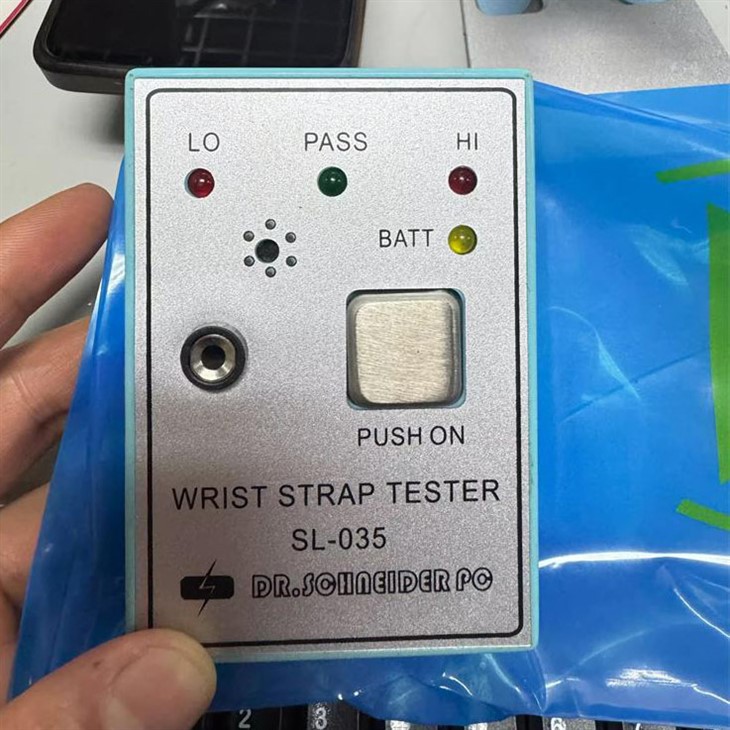

ESDTestador de pulseira antiestática

1. Parâmetros técnicos do testador de pulseira

SL-035

2.Instruções de operação:
O testador Dr Schneider PC SL-035 foi projetado para realizar testes (funcionais) de dispositivos de aterramento pessoais ESD de forma rápida e repetida.

Este produto é usado como uma das ferramentas de inspeção para completar a implementação de "6.1.3.2 "Conformidade com os requisitos de verificação, e a verificação também inclui a inspeção diária dos planos de requisitos técnicos, etc." no parágrafo ANSI ESD S20.20.

Os parâmetros de teste foram predefinidos de fábrica, mas devem ser ajustados para serem consistentes com seus próprios parâmetros antes do uso. O modelo SL-035 é simples e conveniente de operar. O sinal luminoso verde lembra ao usuário que tudo está normal. A luz vermelha e o aviso sonoro indicam que a resistência do circuito está muito alta ou muito baixa.

3. Teste de pulseira
Este teste verifica se existe um caminho entre o operador, a pulseira e o fio terra.

Enquanto estiver usando a pulseira, insira a extremidade do plugue (do cabo) no soquete na parte frontal do testador.
Pressione o botão de teste para iniciar o testador e ele poderá ser iniciado em 2-3 segundos.
Nota: Ao testar, certifique-se de não tocar nas peças metálicas por engano.

A luz LED verde "Normal (PASS)" está acesa, indicando que o pulso e o dispositivo de fio terra estão funcionando corretamente.
Se o LED "LO" ou "HI" acender e um alarme sonoro soar, o usuário da pulseira precisa verificar imediatamente se o dispositivo da pulseira está normal.
A resistência de teste da pulseira não deve ser inferior a 750KΩ, a faixa normal é 750KΩ-10MΩ e o máximo não deve ser superior a 10MΩ.

Resistência de superfície	Exibição de luz	Resultado
800K OHM a 10M OHM	Luz verde acesa	OK, normal
Mais de 10 milhões de OHM	Luz amarela acesa	OI Alto
Menos de 750 mil OHM	Luz vermelha acesa	LO Baixo
