Princípios de projeto de circuito para minimizar falhas de ESD
Evite conectar os pinos de dispositivos sensíveis-a ESD, como dispositivos CMOS, diretamente aos pinos do conector. Use dispositivos de proteção entre o dispositivo e os pinos do conector.
Ao projetar circuitos lógicos, evite usar dispositivos-acionados por borda. Se um pulso transitório ESD entrar no circuito, tais entradas provavelmente causarão mau funcionamento do sistema. É melhor usar lógica de detecção de nível-com um sinal estroboscópico de validação para melhorar a resistência ESD do circuito.
Selecione componentes com a resistência ESD necessária para implementar a função necessária. Por exemplo, ESD é uma causa comum de falha de dispositivo em aplicações RS-232. Dispositivos com redes de proteção contra ESD integradas e supressores de transientes são mais resistentes a ESD. Certifique-se de que o dispositivo atenda aos padrões ESD do sistema de aplicação relevante.
Se um dispositivo sensível no circuito não tiver-circuitos de proteção ESD integrados, forneça circuitos de proteção externos. Geralmente, você pode conectar diodos TVS ao terra em entradas e saídas críticas, usar resistores em série nas entradas para limitar a corrente de partida e conectar capacitores de desacoplamento aos pinos da fonte de alimentação.
Se o seu projeto utilizar cabo blindado, garanta contato de 360 graus entre o cabo e a blindagem para evitar efeitos de antena (campos irradiados). Siga as precauções de mitigação de EMI para reduzir o impacto de campos eletromagnéticos externos e evitar emissões prejudiciais que possam afetar equipamentos próximos.

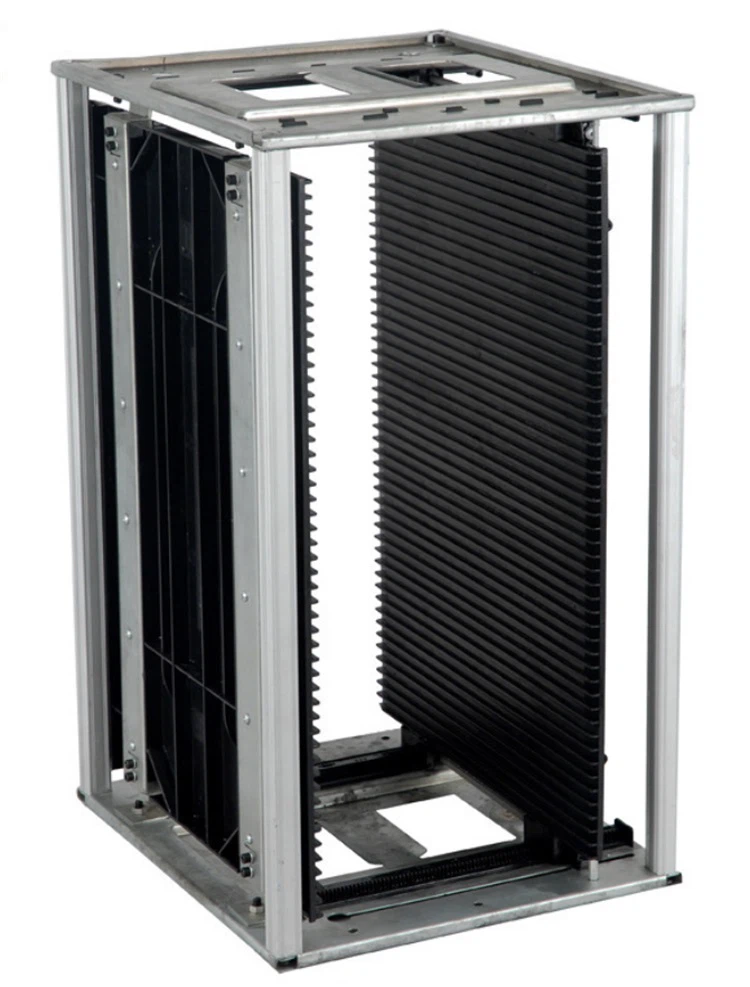

Você pode controlar amplamente a descarga eletrostática usando materiais apropriados para encapsular-componentes eletrônicos sensíveis à descarga eletrostática. Os fabricantes normalmente usam tubos, caixas, sacos e materiais antiestáticos antiestáticos para armazenar componentes e placas de circuito.
